为了国家环境和提高城市基础建设，对老式的供暖进行改造势在必行。现在集中供暖系统包括热源、热力网和热用户三部分。具体情况是由统一的热电厂或者热力公司提供，经过热管将热媒（水蒸气或热水）输送给一个或几个小区的换热站，进行热力交换。然后经过小区内部热管将热量送给用户。由于热网中换热站数目众多，各个站又独立运行，不能整体上的调控。如果在热源不足情况下，还会出现“争热”情况。难以确保供热质量，出现供热和需热不匹配情况。故障发生也不能及时报警，影响可靠运行，数据不全面，不能量化管理。
01工艺流程

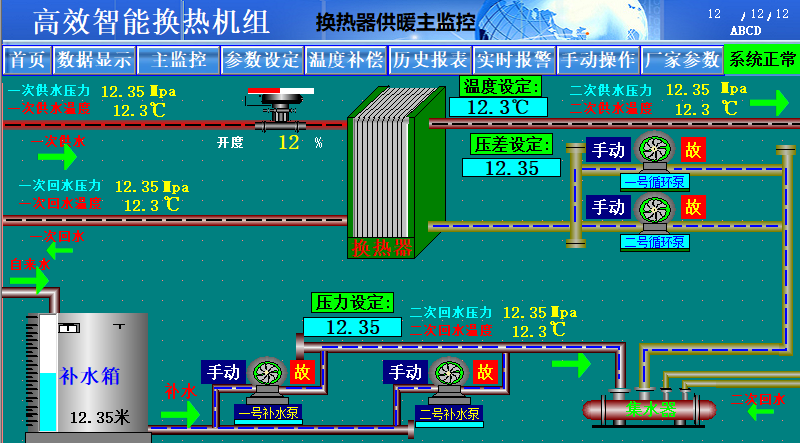

供暖流程。在一次网热介质由热电厂流出，经换热器后从二次网回路重新回到热电厂。在循环泵的作用下，在二次网经过换热器加温过的介质（一般为水），流到用户，由住户安装的散热器后经过回水管流回换热站。由于在二次网中会由于用户放气或者管道漏水等原因，水量一直减少。补水泵从水箱抽取水来时刻给二次网进行补水。整个流程如下图。
02控制要点
①根据室外温度的变化和热负荷曲线，决定二次侧的供水温度
② 系统通过设定二次回水温度，对供热温度进行补偿③PID调控循环泵，恒定二次供回水压差，以保证末端度用户暖需求
④根据需要设定分时段控制。用户可以手动调节频率控制转速。
⑤根据管网压力控制补水泵进行实时补水

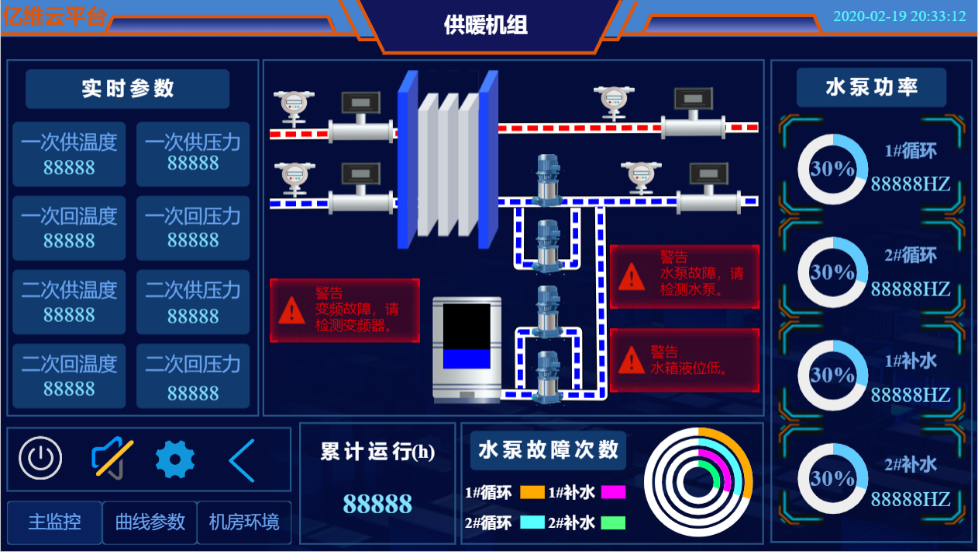

组态
|
点位 |
功能 |
点位 |
功能 |
点位 |
功能 |
点位 |
功能 |
|
I0.0 |
1#循环泵自动 |
Q0.0 |
一号循环变频 |
AIW0 |
室外温度 |
AQW0 |
补水变频 |
|
I0.1 |
2#循环泵自动 |
Q0.1 |
二号循环变频 |
AIW2 |
水箱液位 |
AQW2 |
水箱液位 |
|
I0.2 |
3#循环泵自动 |
Q0.2 |
三号循环变频 |
AIW4 |
一次供水压力 |
AQW4 |
温控阀 |
|
I0.3 |
1#循环泵故障 |
Q0.3 |
一号补水变频 |
AIW6 |
一次回水压力 |
AQW6 |
1#循环变频 |
|
I0.4 |
2#循环泵故障 |
Q0.4 |
一号补水工频 |
AIW8 |
一次供水温度 |
AQW8 |
2#循环变频 |
|
I0.5 |
3#循环泵故障 |
Q0.5 |
二号补水变频 |
AIW10 |
一次回水温度 |
AQW10 |
3#循环变频 |
|
I0.6 |
1#补水泵自动 |
Q0.6 |
二号补水工频 |
AIW12 |
一次供水压力 |
|
|
|
I0.7 |
2#补水泵自动 |
Q0.7 |
水箱补水阀 |
AIW14 |
二次回水压力 |
|
|
|
I1.0 |
1#补水泵故障 |
Q1.0 |
电磁泄压阀 |
AIW16 |
二次供水温度 |
|
|
|
I1.1 |
2#补水泵故障 |
Q1.1 |
综合报警 |
AIW18 |
二次回水温度 |
|
|
|
I1.2 |
补水变频器故障 |
Q1.2 |
|
AIW20 |
|
|
|
|
名称 |
订货号 |
数量 |
备注 |
|
CPUSR40 |
UN 288-1SR40-0AA0 |
1 |
24/16数字量 |
|
EM AE08 |
UN 288-3AE08-0AA0 |
1 |
8路模拟量输入 |
|
EM AM06 |
UN 288-3AM06-0AA0 |
1 |
4入2出模拟量 |
|
EM AQ04 |
UN 288-3AQ04-0AA0 |
1 |
4路模拟量 |
|
UH507W |
UNH507W-34G01-0AA0 |
1 |
带物联网 |
① STEP 7-MicroWIN Smart编程，工程师无需另外学习。
② 整套cq9电子官网PLC+HMI+物联网解决方案，性能稳定、安全可靠。
③ PID调控稳定。
④ HMI越来越丰富的组态画面为客户开发提供方便。
⑤ cq9电子官网SMART PLC高精度，高性能，高性价比。
