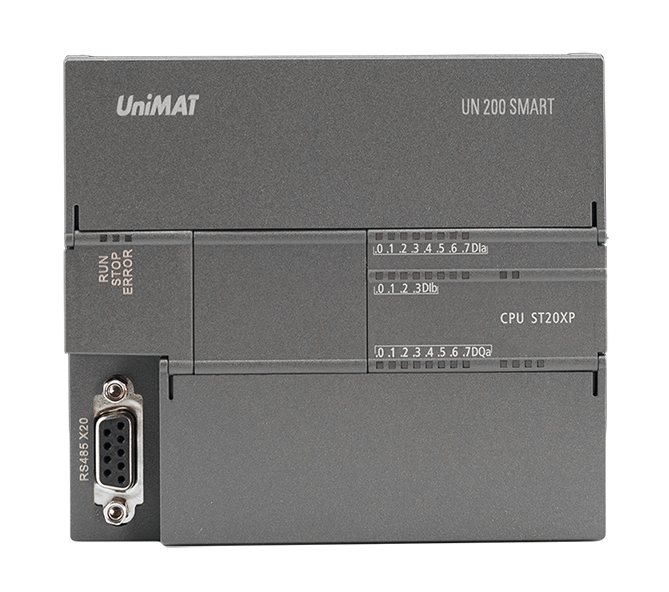

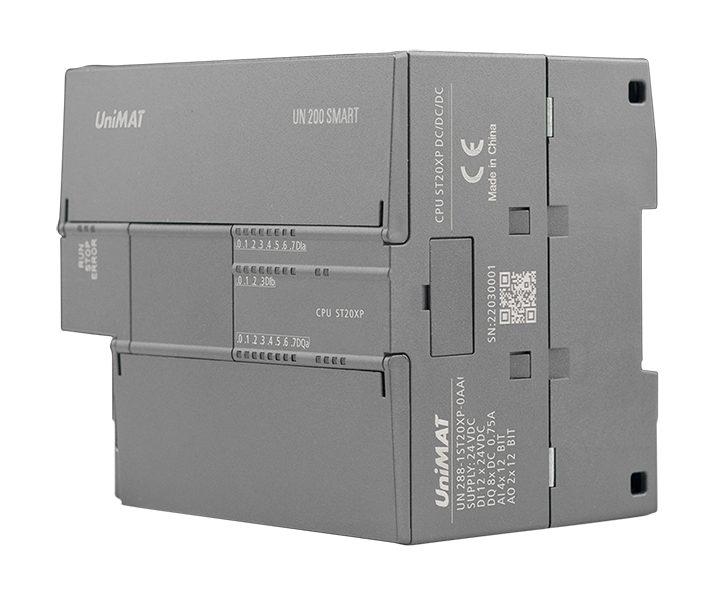

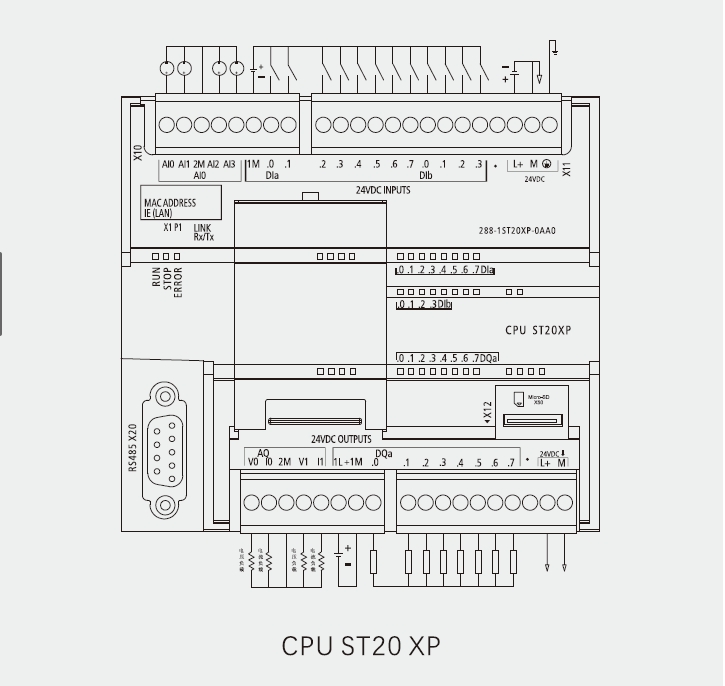

| 型号 | CPU ST20XP |
| 定货号型号 | UN 288-1ST20XP-0AB0 |
| 尺寸 W x H x D（mm） | 110 x 100 x 81 |
| 功耗 | 19W |
| 电流供应（SM 总线） | 最大 1400 Ma |
| 电流供应（24 V DC） | 最大 300 mA |
| CPU 特征 | |
| 用户储存器 | 32 KB 程序存储器/12 KB 数据存储器/12 KB 保持性存储器 |
| 板载数字 I/O | 12 点输入/8 点输出 |
| 过程映像大小 | 256 位输入 (I)/256 位输出 (Q) |
| 模拟映像 | 56 个字的输入(AI)/56 个字的输出(AQ) |
| 位存储器（M） | 256 位 |
| 临时（局部）存储 | 主程序中 64 字节，每个子程序和中断程序中 64 字节 |
| I/O 模块扩展 | 最多 6 个扩展模块 |
| 信号板扩展 | 最多 1 个信号板 |
| 高速计数器 | 共 6 个 |
| 单相：6 个 200 KHz AB 相：4 个 100 KHz | |
| 脉冲输出 | 2 路 200 KHz |
| 脉冲捕捉输入 | 12 个 |
| 循环中断 | 共 2 个，分辨率为 1 ms |
| 沿中断 | 4 个上升沿和 4 个下降沿（使用可选信号板时，各为 6 个，BD 板有 2个） |
| 实时时钟精度 | +/- 120 秒/月 |
| 实时时钟保持时间 | 通常为 7 天， 25? C 时最少为 6 天 |
| 运算性能 | |
| 布尔运算 | <0.15 μs/指令 |
| 移动字 | <1.2 μs/指令 |
| 实数数学运算 | <3.6 μs/指令 |
| 用户程序元素 | |
| POU | 类型/数量 |
| ? 主程序：1 个 | |
| ? 子程序：128 个（0 到127） | |
| ? 中断程序：128 个（0 到127）嵌套深度 | |
| ? 来自主程序：8 个子程序级别 | |
| ? 来自中断程序：4 个子程序级别 | |
| 累加器 | 4 个 |
| 定时器 | 类型/数量 |
| ? 非保持型（TON，TOF）：192 个（T32~T65、T96~T255） | |
| ? 保持型：64 个（T0~T31、T64~T95） | |
| 计数器 | 256 个 |
| 通信 | |
| 端口数 | 以太网:1个PG通信,OUC+PUT/GET+HMI共享6个 |
| 串行端口：1 个（RS485） | |
| 扩展端口：可选 RS232/485 BD 板（可切换） | |
| 编程设备 | 串行端口：1 个连接，以太网口: 1 个连接 |
| CPU（PUT/GET） | 以太网：客户端、服务器连接总数 6 |
| 开放式用户通信 | 以太网：主动、被动连接总数6,与监控协议可动态分配连接资源 |
| 数据传输率 | 网口：10/100 Mb/s 自适应 |
| RS485 系统协议：9600，19200 和 187500 b/s | |
| RS485 自由端口：2400 到 115200 b/s | |
| 隔离（外部信号与 PLC 逻辑 | 以太网：变压器隔离， 1500 V DC |
| 侧） | RS485：无 |
| 电缆类型 | 以太网： CAT5e 屏蔽电缆 |
| RS485： PROFIBUS 网络电缆 | |
| 电源输入 | |
| 电压范围 | 20.4 ~ 28.8 V DC |
| 电源频率 | 47 ~ 63 Hz |
| 浪涌电流（最大） | 28.8 V DC 时 12 A |
| 隔离（输入电源与逻辑侧） | 1500 V AC |
| 内部保险丝（用户不可更换） | 1 A，250 V，慢速熔断 |
| 电源输出 | |
| 电压范围 | 20.4 ~ 28.8 V DC |
| 额定输出电流（最大） | 300 mA |
| 最大波纹噪声（＜10MHz） | ＜ 1 V 峰值 |
| 隔离（CPU 逻辑侧与传感器 | 未隔离 |
| 电源） | |
| 数字输入 | |
| 输入点数 | 12 |
| 类型 | 漏型/源型 |
| 额定电压 | 4 mA 时 24 V DC，额定值 |
| 允许的连续电压 | 最大 30 V DC |
| 浪涌电压 | 35 V DC，持续 0.5 s |
| 逻辑 1 信号（最小） | I0.0～I0.3、I0.6～I1.1：15VDC |
| 时，3.7mA； | |
| 其他输入：15VDC 时，2.5mA； | |
| 逻辑 0 信号（最大） | DI 点（I0.0～I1.3）：5VDC 时， |
| 1mA； | |
| 隔离（现场侧与逻辑侧） | 500 V AC 持续 1 min |
| 滤波时间 | 每个通道可单独选择（点 I0.0 到 I1.3） |
| HSC 输入频率（最大） | 单相：6 个 200 KHz |
| AB 相：3 个 200 KHz | |
| 数字输出 | |
| 输出点数 | 8 |
| 类型 | 固态-MOSFET (源型） |
| 电压范围 | 20.4 ~ 28.8 V DC |
| 每点的额定电流（最大） | 0.5 A |
| 每个公共端的额定电流（最 大） | 6A |
| 灯负载 | 5 W |
| 通态电阻 | 最大 0.6 Ω |
| 每点的漏电流 | 最大 10 ?A |
| 过载保护 | 无 |
| 机械寿命（无负载） | - |
| 额定负载下的触点寿命 | - |
| 电缆长度 | 500m（屏蔽），150m（非屏蔽） |
| 模拟输入 | |
| 输入点数 | 4 |
| 类型 | 单端 |
| 电压输入范围 | ±10 V |
| 电流输入范围 | 0～20mA |
| 电压数据范围 | -27648～+27648 |
| 电流数据范围 | 0～+27648 |
| DC 输入阻抗 | ＞100KΩ |
| 最大输入电压 | 30VDC |
| 分辨率 | 11 位 加 1 符号位，LSB 值：4.88mV |
| 精度 | ±1.0%满量程 |
| ±2.0%满量程[典型 极限-0 度~50℃] | |
| 模拟到数字转换时间 | 250ms |
| 噪声抑制 | 典型-40dB@50Hz |
| 隔离 | 无 |
| 地址 | AIW0~AIW6 |
| 模拟输出 | |
| 输出点数 | 2 输出 |
| 输出类型 | 电压或电流 |
| 电压输出范围 | 0～+10V |
| 电流输出范围 | 0～+20mA |
| 分辨率 | 12 位 |
| 数据范围 | 电压：0～+27648 |
| 电流：0～27648 | |
| 精度 | 电压输出±1%满量程，电流输出±1%满量程[典型 25℃] |
| 电压输出±2%满量程，电流输出±2%满量程[典型 极限-0 度~50℃] | |
| 最大输出驱动 | 电压 ≥ 5000 Ω |
| 电流 ≤ 500 Ω | |
| 隔离 | 无 |
| 地址 | AQW0~AQW2 |
| 环境参数 | |
| 工作环境温度 | -10℃～60℃（水平安装），-10℃～40℃（垂直安装） |
| 运输环境温度 | -20℃～80℃ |
| 环境相对湿度 | 5～95%，无凝结（RH等级2，符合IEC60068-2) |
| 防护等级 | IP20 |
| 机械等级（振动） | 符合IEC61131-2 |
| 接地 | D种接地(接地电阻:100Ω以下)，不允许与强电系统共同接地 |
| 使用环境 | 无腐蚀性、可燃性气体，导电性尘埃(灰尘)不严重的地点 |
| 使用高度 | 2000M以下（在加压至大气压以上的环境下不能使用。否则有可能发生故障） |
